Großformatiges Portal-CNC-Bearbeitungszentrum

Beschreibung

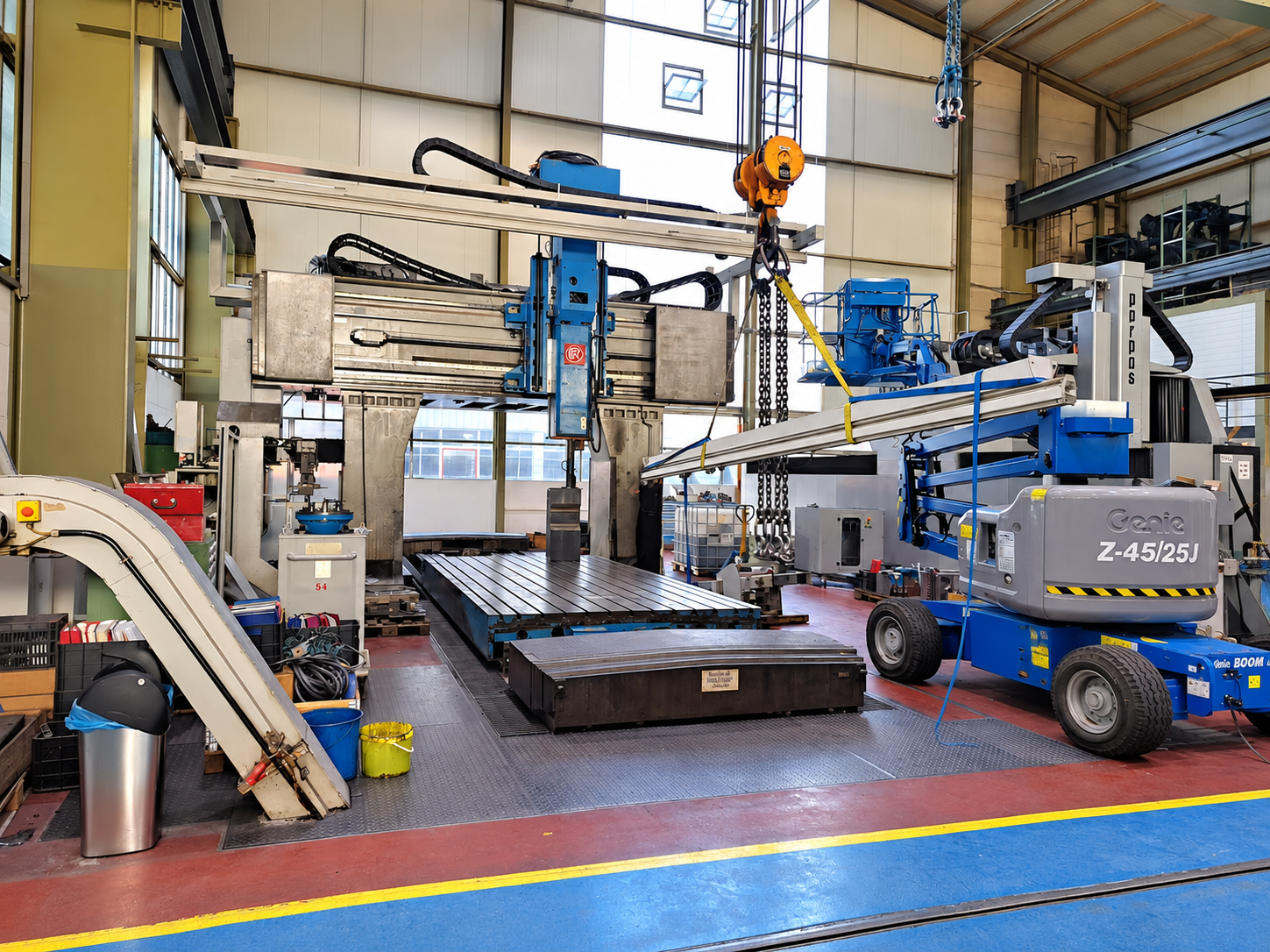

Dieses großformatige CNC-Bearbeitungssystem in Portalbauweise ist eine massive Industriemaschine, die für die Bearbeitung großer, schwerer und komplexer Werkstücke konzipiert ist. Die Maschine ist in einer weitläufigen industriellen Produktionshalle installiert und zeichnet sich durch eine steife Portalkonstruktion, einen großflächigen Bearbeitungstisch, lange Linearverfahrachsen, einen vertikal ausgerichteten Bearbeitungskopf und integrierte Kabelführungssysteme aus. Ihre Gesamtkonfiguration ist auf anspruchsvolle Schwerlast-Fertigungsumgebungen ausgelegt, in denen herkömmliche Bearbeitungszentren keinen ausreichenden Arbeitsraum oder nicht genügend strukturelle Tragfähigkeit bieten. Die Maschine besteht aus einem großen, feststehenden Grundgestell mit zwei massiven vertikalen Ständern, die durch einen schweren horizontalen Querbalken verbunden sind. Die Portalanordnung bietet einen breiten Arbeitsbereich und ermöglicht es dem Bearbeitungskopf, über das Werkstück zu verfahren. Die Struktur ist um einen großen Arbeitsraum herum konstruiert, wodurch sich die Maschine für Bauteile eignet, die sowohl in der Länge als auch in der Breite erheblichen Bearbeitungsraum erfordern. Ein wesentliches Merkmal der Maschine ist ihr großer, genuteter Bearbeitungstisch, der gut sichtbar ist. Der Tisch ist aus mehreren Schwerlastsegmenten aufgebaut und bietet eine erhebliche Fläche zur Fixierung großer Werkstücke, Spannvorrichtungen, Werkzeuganordnungen und Produktionskomponenten. Der Tisch reicht weit in den Arbeitsbereich der Maschine hinein, sodass große Komponenten unter dem Portal und dem Bearbeitungskopf positioniert werden können. Die Hauptbearbeitungseinheit ist auf dem horizontalen Portalbalken montiert und umfasst einen großen Vertikalschlitten. Der Schlitten nimmt den Bearbeitungskopf sowie die zugehörigen mechanischen Systeme auf, die für die kontrollierte Bewegung während der Bearbeitungsvorgänge erforderlich sind. Entlang der Portalstruktur sind Linearführungen und spindelgetriebene Mechanismen sichtbar, die eine präzise Positionierung der Bearbeitungsbaugruppe unterstützen. Die sichtbare mechanische Anordnung verdeutlicht die Auslegung der Maschine für kontrollierte Mehrachsenbewegungen über einen großen Arbeitsbereich. Der Bearbeitungskopf ist vertikal montiert und kann entlang des Portals sowie der vertikalen Achse positioniert werden, um verschiedene Bereiche eines Werkstücks zu erreichen. Die solide Konstruktion der Kopfbaugruppe entspricht einer Maschine, die für industrielle Bearbeitungsanwendungen großer Bauteile ausgelegt ist. Die umfangreichen Schutz- und Stützstrukturen umgeben den Bearbeitungskopf zusammen mit flexiblen Energieführungsketten, die elektrische und steuerungstechnische Verbindungen zu den beweglichen Baugruppen führen. Die Maschine verfügt über Energieketten-/Leitungsführungssysteme entlang des oberen Portals und der beweglichen Baugruppen. Diese Systeme dienen dazu, elektrische Leitungen, Steuerkabel und sonstige Verbindungen zu ordnen und zu schützen, während sich die Bearbeitungskomponenten über ihren Verfahrbereich bewegen. Das Vorhandensein großer Energieketten entlang des Portals ist charakteristisch für Maschinen, die beträchtliche Verfahrwege und kontinuierliche Bewegungen ihrer Bearbeitungsbaugruppen erfordern. Die Portal- und Bearbeitungskopfbaugruppe der Maschine: Der große Horizontalbalken verfügt über sichtbare Linearführungen und eine massive mechanische Antriebsanordnung. Die vertikale Bearbeitungseinheit ist am Verfahrschlitten montiert und umfasst ein robustes Gehäuse mit einer an der Frontseite sichtbaren Kennzeichnung. Die mechanische Konstruktion weist auf eine Maschine hin, die um eine große und steife Arbeitsstruktur herum konzipiert wurde, anstatt auf die Konfiguration eines kompakten Bearbeitungszentrums. Die Gesamtanlage verdeutlicht die Dimensionen der Maschine im Verhältnis zu den umliegenden Produktionsanlagen. Die Maschine nimmt einen beträchtlichen Bereich der Werkshalle ein und ist unter einem großen Brückenkransystem positioniert. Der Brückenkran trägt die Kennzeichnung ABUS, und Hebezeuge sind oberhalb der Maschine sichtbar. Diese unterstützende Infrastruktur ist in einer Anlage zur Handhabung großer Bauteile von zentraler Bedeutung, wenngleich der Kran selbst von der Bearbeitungsmaschine getrennt ist. Zur Installation gehört auch eine Gelenkteleskopbühne des Typs Genie Z-45/25J, die nahe der Maschine aufgestellt ist. Hierbei handelt es sich um betriebliches Zusatz-Equipment und nicht um einen Teil des Bearbeitungssystems. Ihr Vorhandensein weist zusammen mit den Deckenhebezeugen darauf hin, dass die umgebende Einrichtung für Wartungs-, Montage-, Inspektions- und Handhabungsarbeiten an großen Industrieanlagen und -komponenten ausgestattet ist. Der große, offene Arbeitsbereich der Maschine bietet beträchtliche Flexibilität bei der Handhabung übergroßer Werkstücke. Die Portalkonfiguration ermöglicht es dem Bearbeitungskopf, über den Tisch zu verfahren, anstatt das Werkstück durch ein herkömmliches, geschlossenes Bearbeitungszentrum bewegen zu müssen. Diese Bauweise ist besonders vorteilhaft für große Schweißkonstruktionen, schwere Maschinenbauteile, Platten, Rahmen, Baugruppen und andere Werkstücke, die einen umfassenden Bearbeitungszugang erfordern. Der sichtbare Tisch verfügt über mehrere parallele Nuten, die zur Werkstückspannung und Montage von Vorrichtungen genutzt werden können. Eine solche Tischanordnung bietet Flexibilität beim Spannen von Bauteilen unterschiedlicher Abmessungen und Formen. Die fachgerechte Werkstückspannung bleibt von der jeweiligen Anwendung, Bauteilgeometrie, dem Gewicht und den Bearbeitungsanforderungen abhängig. Die Maschine ist in einer professionellen Industriehalle mit beträchtlicher lichter Höhe, großen Fenstern, ausgewiesenen Bodenflächen, Materialtransportausrüstung, Lagerbereichen und unterstützenden Maschinen installiert. Die Umgebung bietet ausreichend Raum für groß angelegte Produktions- und Instandhaltungsaktivitäten. Die Bodenmarkierungen und ausgewiesenen Arbeitszonen tragen zudem dazu bei, die Bewegungsabläufe um die Maschine und andere Industrieanlagen zu organisieren. Eine Reihe von Zusatzsystemen umgibt die Maschine, darunter Schaltschränke, Werkzeug- und Lagersysteme, Verkabelungen, hydraulische oder mechanische Versorgungseinrichtungen sowie Zubehör für den Materialtransport. Diese Komponenten ergänzen die Gesamtproduktionsanlage, wobei ihre genaue Zuordnung zur Hauptmaschine der Maschinendokumentation zu entnehmen ist. Die robuste Portalarchitektur der Maschine und der große Arbeitstisch prädestinieren sie für den Schwermaschinenbau, die Großteilbearbeitung, den Stahl- und Anlagenbau, die Fertigung industrieller Ausrüstungen, Komponenten des Energiesektors, Erzeugnisse für das Transportwesen und andere großskalige Fertigungsanwendungen. Die tatsächliche Leistungsfähigkeit hängt von der installierten Spindel, den Werkzeugen, der Achskonfiguration, der CNC-Steuerung, den verfügbaren Verfahrwegen, der Tischbelastbarkeit und dem Maschinenzustand ab. Die Maschine stellt eine solide industrielle Bearbeitungsplattform mit steifer Portalstruktur, großem Arbeitstisch, vertikalem Bearbeitungskopf, Linearführungssystemen, mechanischen Antriebskomponenten und umfassender Kabelführung dar. Das Zusammenspiel dieser Merkmale bietet eine Konfiguration, die auf die kontrollierte Bearbeitung großer Werkstücke bei gleichzeitig optimaler Zugänglichkeit der verschiedenen Bauteilbereiche ausgelegt ist.
